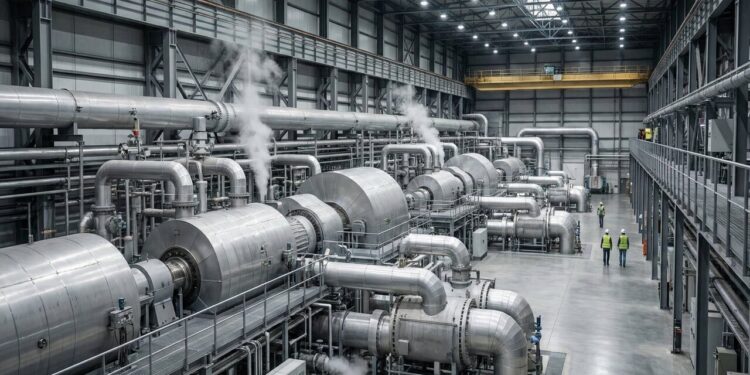

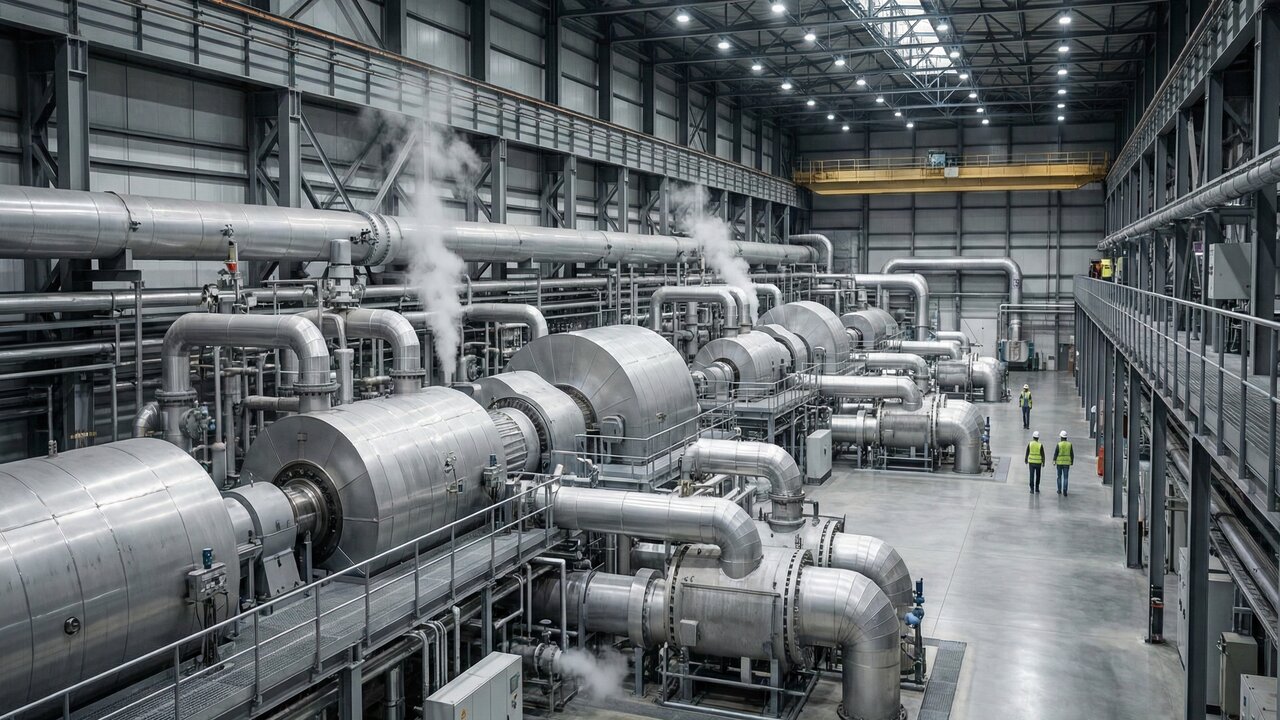

Baseada na força do vapor, a geração de energia térmica é um dos pilares da infraestrutura moderna. Entender como funciona uma usina termoelétrica é descobrir um sistema complexo de ciclos, pressões e tecnologias projetadas para transformar calor em eletricidade em larga escala.
Como o calor se transforma em movimento e eletricidade?
O coração da usina é o conjunto turbina-gerador. O processo começa na caldeira, onde a queima de combustível (como carvão pulverizado) transforma água em vapor de altíssima pressão e temperatura. Esse vapor atinge as pás da turbina com força colossal, fazendo-a girar em alta velocidade.
Esse movimento mecânico é transferido para o gerador, onde a mágica da indução eletromagnética acontece, criando a corrente elétrica que ilumina cidades. O vapor, após entregar sua energia, perde pressão e temperatura, precisando ser “reciclado” para manter o ciclo contínuo.
O que é o Ciclo de Rankine e por que condensamos o vapor?
O segredo da eficiência está no Ciclo de Rankine. Após passar pela turbina, o vapor exausto precisa voltar a ser líquido para ser bombeado novamente. Por quê? Porque bombear líquido consome muito menos energia do que comprimir vapor.

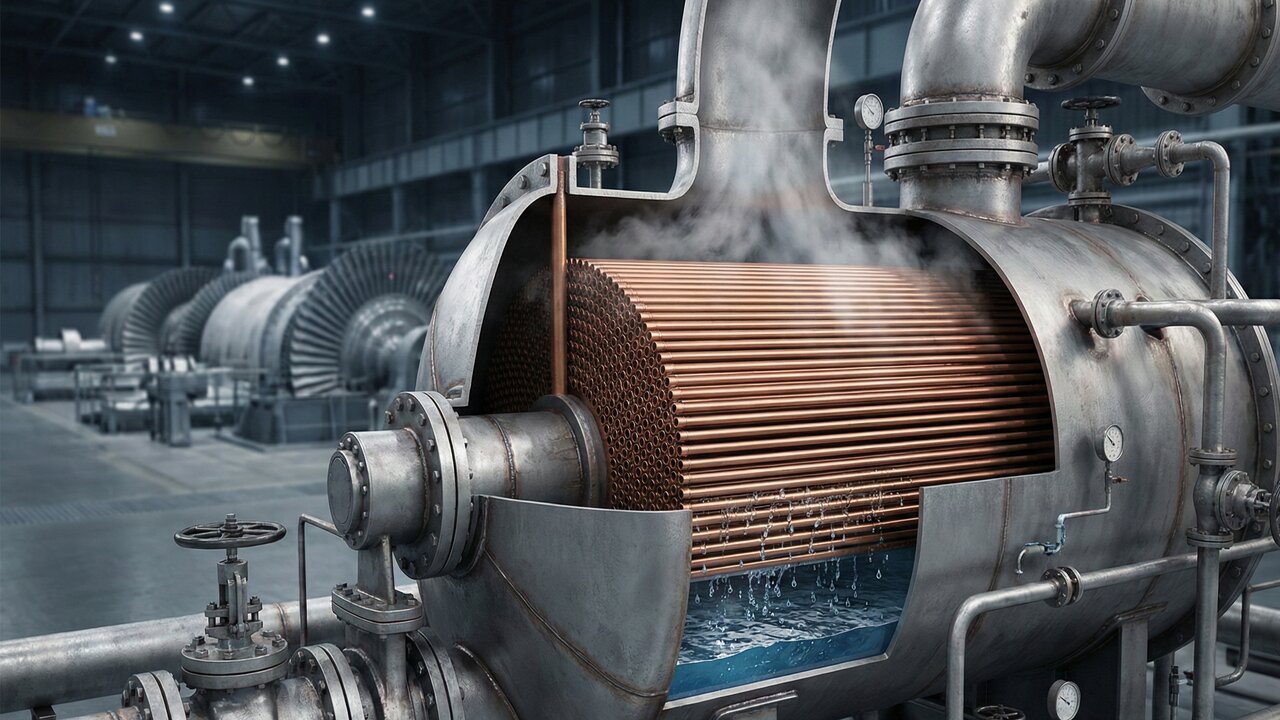

Para isso, o vapor passa por um condensador, um trocador de calor gigante onde é resfriado até virar água. Em seguida, uma bomba de múltiplos estágios eleva a pressão dessa água e a envia de volta à caldeira, reiniciando o ciclo infinito de evaporação e condensação.
Etapas do Ciclo de Rankine:
-
Caldeira: Transforma água em vapor de alta pressão.
-
Turbina: Converte a energia do vapor em movimento.
-
Condensador: Resfria o vapor para torná-lo líquido.
-
Bomba: Pressuriza a água para retornar à caldeira.
Quais tecnologias aumentam a eficiência da usina?
Uma usina moderna não se contenta com o básico; ela busca cada gota de eficiência. Técnicas como o superaquecimento elevam a temperatura do vapor até 600°C, o limite que os materiais da turbina suportam, garantindo maior eficiência térmica.
Para entender como o calor é transformado em eletricidade para abastecer cidades inteiras, selecionamos o conteúdo do canal JAES Company Português. No vídeo a seguir, os especialistas detalham visualmente o funcionamento de uma usina termoelétrica a carvão, explicando passo a passo o ciclo de Rankine e o papel fundamental das turbinas a vapor e dos condensadores:
Outra estratégia é o reaquecimento: o vapor sai da turbina, volta à caldeira para ganhar mais calor e retorna para um segundo estágio de expansão. Além disso, o pré-aquecimento da água de alimentação remove gases corrosivos, protegendo os equipamentos e economizando combustível.
Leia também: A ciência das ondas invisíveis que agitam as moléculas e cozinham sua comida em minutos
Como a usina lida com o calor rejeitado e a poluição?
O calor removido no condensador precisa ir para algum lugar, e é aí que entra a torre de resfriamento. Ela dissipa esse calor na atmosfera através da evaporação e correntes de ar. Já os gases da queima passam por um precipitador eletrostático, que usa eletricidade estática para capturar partículas poluentes antes que saiam pela chaminé.
Esses sistemas são vitais para reduzir o impacto ambiental, uma preocupação monitorada no Brasil pela Agência Nacional de Energia Elétrica (ANEEL) e por órgãos ambientais. A tabela abaixo resume os componentes principais.
| Componente | Função Principal |
| Caldeira | Gerar vapor de alta energia queimando combustível. |
| Turbina | Converter energia térmica em mecânica (rotação). |
| Condensador | Transformar vapor em água para facilitar o bombeamento. |
| Precipitador | Filtrar poluentes dos gases de exaustão. |
